يعد تحسين مساحة التثبيت لمخفض التيتانيوم أحد الاعتبارات الحاسمة في مختلف التطبيقات الصناعية. كمورد مخفض التيتانيوم ، أفهم أهمية استخدام المساحة الفعالة ، والتي لا تؤثر فقط على التصميم الكلي للنظام ولكن أيضًا يؤثر على تكلفة ووظائف المشروع بأكمله. في منشور المدونة هذا ، سأشارك بعض النصائح والاستراتيجيات العملية لمساعدتك على تحسين مساحة التثبيت لخفض التيتانيوم.
فهم أساسيات مخفضات التيتانيوم
قبل الخوض في تقنيات التحسين ، من الضروري أن يكون لديك فهم واضح لماهية مخفض التيتانيوم ووظائفه. أمخفض التيتانيومهو نوع من تركيب الأنابيب المستخدمة لتوصيل أنببين من أقطار مختلفة. يسمح بانتقال سلس في تدفق السائل أو الغاز من أنبوب أكبر إلى واحد أصغر أو العكس. التيتانيوم هو خيار شائع للمخفضات بسبب مقاومة التآكل الممتازة ، ونسبة القوة إلى الوزن العالية ، والقدرة على تحمل درجات الحرارة والضغوط الشديدة.
تقييم بيئة التثبيت
تتمثل الخطوة الأولى في تحسين مساحة التثبيت لخفض التيتانيوم لتقييم بيئة التثبيت. ويشمل ذلك النظر في عوامل مثل المساحة المتاحة ، وتخطيط نظام الأنابيب الحالي ، ونوع السائل أو الغاز الذي يتم نقله ، وظروف التشغيل. من خلال فهم هذه العوامل ، يمكنك تحديد نوع وحجم مخفض التيتانيوم الأكثر ملاءمة لتطبيقك وتحديد أي قيود على المساحة المحتملة.
المساحة المتاحة
قياس المساحة المتاحة حيث سيتم تثبيت مخفض التيتانيوم. ضع في اعتبارك طول المنطقة وعرضها وارتفاعها ، وكذلك أي عقبات أو قيود قد تؤثر على التثبيت. سيساعدك ذلك على اختيار مخفض يناسب المساحة المتاحة دون التسبب في أي تدخل في مكونات أو معدات أخرى.
تخطيط نظام الأنابيب
فحص تصميم نظام الأنابيب الحالي لتحديد أفضل موقع لخفض التيتانيوم. ابحث عن المناطق التي يلزم الانتقال بين أقطار الأنابيب المختلفة وتأكد من توصيل المخفض بسهولة بالأنابيب الموجودة. النظر في اتجاه التدفق ، وعدد الانحناءات والمرفقين في النظام ، والتعقيد العام لتخطيط الأنابيب.
خصائص السوائل أو الغاز
يمكن أن يؤثر نوع السائل أو الغاز الذي يتم نقله عبر مخفض التيتانيوم أيضًا على متطلبات مساحة التثبيت. على سبيل المثال ، إذا كان السائل متآكلًا أو كاشطًا للغاية ، فقد تحتاج إلى اختيار مخفض بسمك جدار أكثر سمكًا أو طلاءًا خاصًا لمنع التلف. بالإضافة إلى ذلك ، يمكن أن يؤثر معدل التدفق وضغط السائل أو الغاز على حجم وتصميم المخفض.
ظروف التشغيل
النظر في ظروف التشغيل للنظام ، مثل مستويات درجة الحرارة والضغط والاهتزاز. يمكن أن تؤثر هذه العوامل على أداء ومتانة مخفض التيتانيوم وقد تتطلب دعمًا أو عزلًا إضافيًا لضمان التشغيل المناسب. تأكد من اختيار مخفض مصمم لتحمل ظروف التشغيل المحددة لتطبيقك.
اختيار النوع المناسب وحجم مخفض التيتانيوم
بمجرد تقييم بيئة التثبيت ، فإن الخطوة التالية هي اختيار النوع المناسب وحجم مخفض التيتانيوم. هناك عدة أنواع من المخفضات المتاحة ، بما في ذلك المخفضات متحدة المركز ، المخفضات غريب الأطوار ، وتقليل المحملات. كل نوع له مزاياه وعيوبه ، ويعتمد الاختيار على المتطلبات المحددة لتطبيقك.
مخفضات متحدة المركز

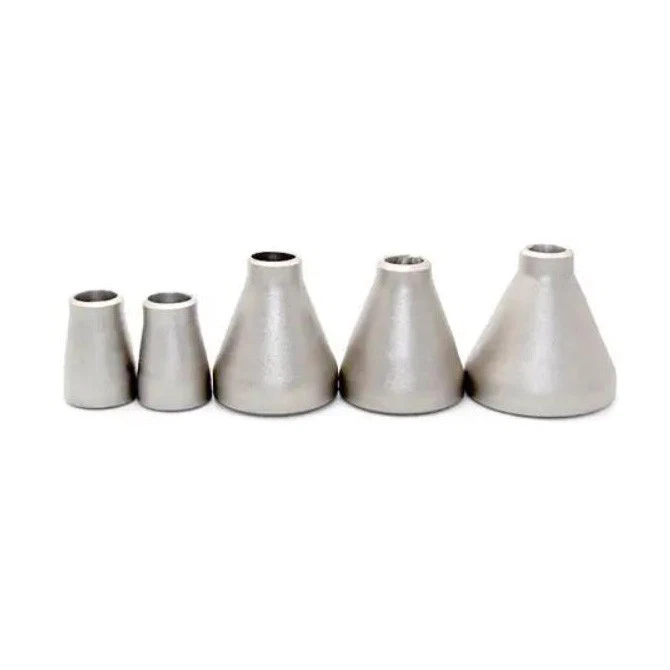

المخفضات متحدة المركز هي النوع الأكثر شيوعا من مخفض التيتانيوم. لديهم تصميم متماثل ، مع خطوط مركزية لأنابيب المدخل والمنفذ المحاذاة. التخفيضات المركز مناسبة للتطبيقات التي يكون فيها تدفق السائل أو الغاز ناعمًا نسبيًا وليس هناك حاجة لتغيير كبير في الاتجاه. كما أنها أسهل في التثبيت وتتطلب مساحة أقل مقارنة بالمخفضات غريب الأطوار.
المخفضات غريب الأطوار
المخفضات غريب الأطوار لها تصميم غير متماثل ، مع تعويض خطوط أنابيب المدخل والمنفذ. يتم استخدامها عادة في التطبيقات التي يحتاج فيها تدفق السائل أو الغاز إلى إعادة توجيهها أو عندما تكون هناك حاجة لمنع تراكم المواد الصلبة أو السوائل في أسفل الأنبوب. تتطلب المخفضات غريب الأطوار مساحة أكبر بالمقارنة مع المخفضات متحدة المركز ، لكنها توفر تحكمًا أفضل في التدفق ويمكن أن تساعد في تقليل خطر الانسداد.
تقليل المحملات
تقليل المحملات هي نوع من مخفض التيتانيوم الذي يجمع بين وظائف TEE واخفض. لديهم ثلاث فتحات ، مع مدخل واحد واثنين من المنافذ لأقطار مختلفة. يتم استخدام تقليل المحملات بشكل شائع في التطبيقات التي يحتاج فيها تدفق السوائل أو الغاز إلى تقسيمها أو دمجها في نقطة محددة في نظام الأنابيب. أنها تتطلب مساحة أكبر مقارنة بالمخفضات متحدة المركز أو غريب الأطوار ، لكنها توفر مرونة أكبر ويمكن أن تساعد في تبسيط تخطيط الأنابيب.
بالإضافة إلى اختيار النوع الصحيح من مخفض التيتانيوم ، من المهم أيضًا تحديد الحجم الصحيح. يتم تحديد حجم المخفض بقطر أنابيب المدخل والمخرج ونسبة التخفيض. نسبة التخفيض هي نسبة قطر الأنابيب الأكبر إلى قطر الأنابيب الأصغر. تأكد من اختيار مخفض مع نسبة التخفيض المناسبة لتطبيقك والتي يمكن أن توفر معدل التدفق المطلوب وانخفاض الضغط.
تثبيت مخفض التيتانيوم
بمجرد اختيار النوع الصحيح وحجم مخفض التيتانيوم ، فإن الخطوة التالية هي تثبيته بشكل صحيح. يعد التثبيت الصحيح ضروريًا لضمان الأداء الأمثل وطول عمر المخفض ومنع أي تسرب أو فشل محتمل.
تحضير
قبل تثبيت مخفض التيتانيوم ، تأكد من تنظيف نهايات الأنابيب وداخل المخفض لإزالة أي الأوساخ أو الحطام أو الملوثات. سيساعد هذا على ضمان وجود اتصال ضيق وآمن بين المخفض والأنابيب. قد تحتاج أيضًا إلى تطبيق سائل مانعة للتسرب أو حشية على أسطح التزاوج لمنع التسريبات.
تنسيق
قم بمحاذاة المخفض مع الأنابيب وتأكد من محاذاة الخطوط المركزية لأنابيب المدخل والمنفذ بشكل صحيح. استخدم مستوى أو مستقيمًا للتحقق من المحاذاة وإجراء أي تعديلات ضرورية. سيساعد ذلك على ضمان تدفق سلس للسائل أو الغاز من خلال المخفض ومنع أي اضطراب أو انخفاض في الضغط.
اتصال
قم بتوصيل مخفض التيتانيوم بالأنابيب باستخدام طريقة اللحام أو التركيب المناسبة. اتبع تعليمات الشركة المصنعة والإرشادات الخاصة بالنوع المحدد للاتصال المستخدم. تأكد من استخدام تقنية اللحام الصحيحة ومواد الحشو لضمان اتصال قوي ودائم. في حالة استخدام التركيبات ، تأكد من تشديدها بشكل آمن لمنع أي تسرب.
يدعم
توفير الدعم الكافي لخفض التيتانيوم لمنع أي إجهاد مفرط أو اهتزاز. قد يشمل ذلك استخدام دعم الأنابيب أو الأقواس أو الشماعات لتأمين المخفض في مكانه. تأكد من تثبيت الدعم بشكل صحيح وتعديله لتوفير الدعم اللازم دون التسبب في أي ضرر للمخفض أو الأنابيب.
نصائح إضافية لتحسين المساحة
بالإضافة إلى الخطوات المذكورة أعلاه ، هناك العديد من النصائح والاستراتيجيات الأخرى التي يمكنك استخدامها لتحسين مساحة التثبيت لمخفض التيتانيوم.
استخدم المخفضات مسبقًا
تتوفر مخفضات التيتانيوم مسبقًا في مجموعة متنوعة من الأحجام والتكوينات ، والتي يمكن أن توفر الوقت والمساحة أثناء عملية التثبيت. يتم تصنيع هذه المخفضات وفقًا لمواصفات دقيقة ويمكن توصيلها بسهولة بنظام الأنابيب الحالي.
النظر في التصميمات المناسبة البديلة
في بعض الحالات ، قد تكون التصميمات المناسبة البديلة أكثر ملاءمة لتطبيقك ويمكن أن تساعد في توفير المساحة. على سبيل المثال ، قد تفكر في استخدام كوع تقليل أو نقطة انتقائية بدلاً من المخفض التقليدي. يمكن أن توفر هذه التركيبات حلاً أكثر إحكاما وفعالية لتغيير قطر الأنبوب وإعادة توجيه تدفق السائل أو الغاز.
استخدام الأنابيب المرنة
يمكن استخدام الأنابيب المرنة لتوصيل مخفض التيتانيوم بالأنابيب الحالية ويمكن أن تساعد في تقليل متطلبات المساحة الإجمالية. يمكن ثني الأنابيب المرنة وتشكيلها لتناسب العقبات ويمكن أن تستوعب درجة ما من الحركة أو الاهتزاز في النظام.
خطة للتوسع في المستقبل
عند تصميم نظام الأنابيب ، من المهم التخطيط للتوسع في المستقبل. قد يشمل ذلك ترك بعض المساحة الإضافية للمخفضات الإضافية أو التجهيزات الأخرى التي قد تكون مطلوبة في المستقبل. من خلال التخطيط للمستقبل ، يمكنك تجنب الحاجة إلى تعديلات مكلفة ومستهلكة للوقت لنظام الأنابيب لاحقًا.
خاتمة
يعد تحسين مساحة التثبيت لمخفض التيتانيوم أحد الاعتبارات المهمة في مختلف التطبيقات الصناعية. من خلال تقييم بيئة التثبيت ، واختيار النوع المناسب وحجم المخفض ، وتثبيته بشكل صحيح ، وتنفيذ استراتيجيات إضافية لتوفير المساحة ، يمكنك التأكد من أن مخفض التيتانيوم يناسب المساحة المتاحة ويوفر الأداء والوظائف المطلوبة.
كمورد لخفض التيتانيوم ، أنا ملتزم بتوفير منتجات عالية الجودة ونصائح الخبراء لمساعدتك على تحسين مساحة التثبيت لخفض التيتانيوم. إذا كان لديك أي أسئلة أو تحتاج إلى مزيد من المساعدة ، فلا تتردد في ذلكاتصل بنالمناقشة متطلباتك المحددة واستكشاف الخيارات المتاحة. نتطلع إلى العمل معك للعثور على أفضل حل لتطبيقك.
مراجع
- ASME B31.3 رمز أنابيب العملية
- معايير ASTM لسبائك التيتانيوم والتيتانيوم
- أدلة التثبيت والصيانة للشركة المصنعة لمخفضات التيتانيوم
